Asignación de VLANs con IAS Server y AP Cisco Aironet

Me basaré en un ejemplo en una escuela donde se tendremos:
- 2 VLANs (vlan 10 i vlan 20)
- 2 SSIDs (alumnos y profesores)
- 2 grupos en el Active Directory (GrupoAlumnos y GrupoProfesores).

Queremos que solamente el grupo de alumnos "GrupoAlumnos" solamente se pueda validar en el SSID de alumnos y NO en el de profesores, y lo mismo para los profesores.

CONFIGURAR IAS WINDOWS 2003 Server

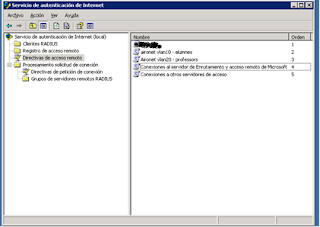

1. Abrimos el Servicio de autenticación de Internet

2. Agregamos todos los clientes RADIUS (en nuestro caso los APs) juntamente con su contraseña compartida.

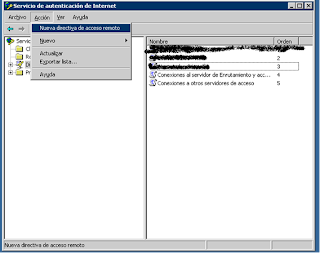

3. Creamos una “Nueva directiva de acceso remoto” para la VLAN de alumnos .

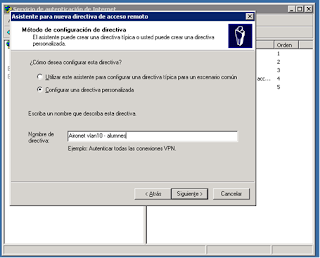

Creamos una directiva personalizada y le damos un nombre (Aironet vlan10 – alumnes)

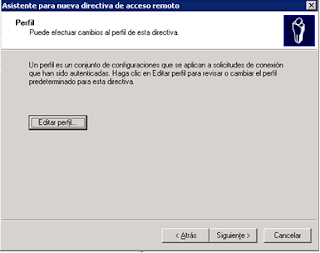

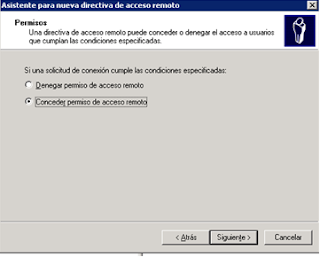

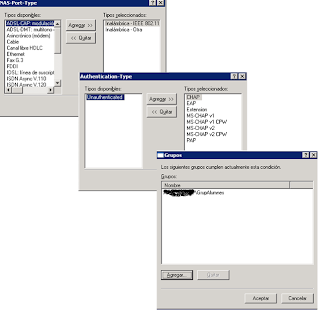

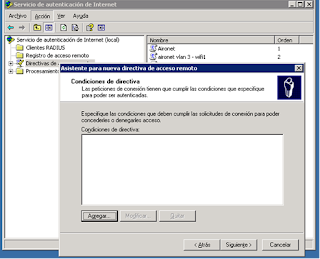

En condiciones de directiva, agregamos los siguientes atributos:
- Authentication Type
- Windows Group
- NAS-Port-Type

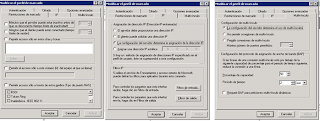

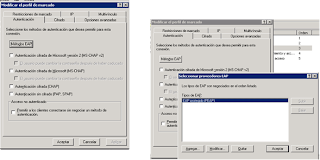

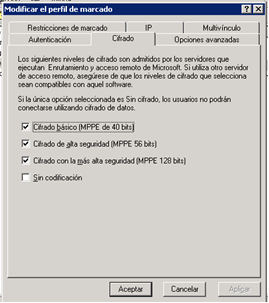

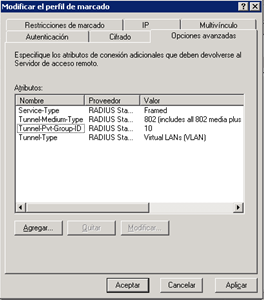

4. Para la VLAN de profesores seguimos el mismo procedimientos, modificando los parámetros correspondientes.

CONFIGURACIÓN DE LOS PUNTOS DE ACCESO CISCO AIRONET 1240 series

1. Creamos sub-interfaces, una por cada VLAN

ap(config)# interface FastEthernet0.10
ap(config-subif)#encapsulation dot1Q 10
ap(config-subif)#bridge-group 10

ap(config)# interface FastEthernet0.20
ap(config-subif)#encapsulation dot1Q 20
ap(config-subif)#bridge-group 20


ap(config)# interface Dot11Radio0.10
ap(config-subif)#encapsulation dot1Q 10
ap(config-subif)#bridge-group 10

ap(config)# interface Dot11Radio0.20
ap(config-subif)#encapsulation dot1Q 20
ap(config-subif)#bridge-group 20




2. Definimos las VLANs:

ap(config)#dot11 vlan-name alumnos vlan 10
ap(config)#dot11 vlan-name profesores vlan 20



3. Configuramos el servidor RADIUS que utilizaremos para la autenticación EAP:

ap(config)# aaa new-model
ap(config)# aaa group server radius SRV_RADIUS
ap(config-sg-radius)#server 10.10.0.26 auth-port 1812 acct-port 1813

ap(config)# aaa group server radius EAP_METHOD
ap(config-sg-radius)#server 10.10.0.26 auth-port 1812 acct-port 1813

ap(config)# aaa authentication login EAP_METHOD group SRV_RADIUS
ap(config)# radius-server host 10.10.0.26 auth-port 1812 acct-port 1813 key 7 14031F5934157828
ap(config)# radius-server vsa send authentication


4. Creamos los SSIDs y los asociamos con su VLAN, asignando el tipu de autenticación como WPA:


ap(config)# dot11 mbssid
ap(config)# dot11 ssid alumnos
ap(config-ssid)# vlan alumnos
ap(config-ssid)# authentication open eap EAP_METHOD
ap(config-ssid)# authentication key-management wpa
ap(config-ssid)# mbssid guest-mode


ap(config)# dot11 ssid profesores
ap(config-ssid)# vlan profesores
ap(config-ssid)# authentication open eap EAP_METHOD
ap(config-ssid)# authentication key-management wpa
ap(config-ssid)# mbssid guest-mode



5. Configuramo la encriptación que se utilizaré en cada VLAN (TKIP) i asociamos los SSIDs:

ap(config)# interface Dot11Radio0
ap(config-if)# encryption vlan alumnos mode ciphers tkip
ap(config-if)# encryption vlan profesores mode ciphers tkip
ap(config-if)# ssid alumnos
ap(config-if)# ssid profesores
